Find adressen
Åbn VCAD, slå baggrundskortet til, og skriv adressen på den ejendom, du skal tegne.
Fra adresse til færdig kloaktegning.
Du behøver kun en adresse for at gå i gang. Find ejendommen på kortet, vælg ledninger og brønde i kloakpaletten, og tegn. Aflever den færdige kloaktegning som PDF.
Sådan gør du.
Åbn paletten og tegn

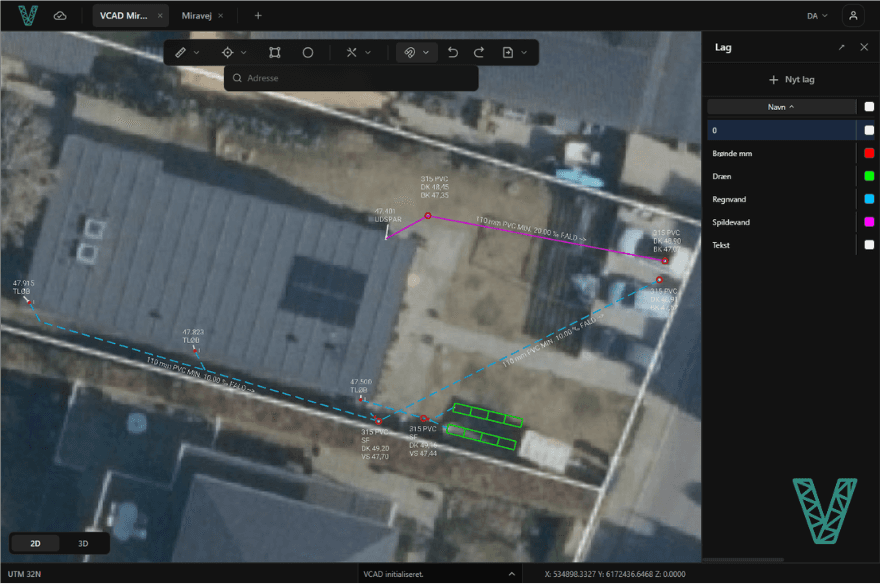

Vælg en ledning eller brønd i kloakpaletten, og tegn på kortet. VCAD sætter automatisk lag, farve og linjetype.
Gør klar til aflevering
Vælg indholdet til signaturforklaringen, og tryk Tilføj. VCAD indsætter symboler, farver og navne automatisk. Eksportér tegningen som PDF med målestok og tegningshoved.
Klar til aflevering.

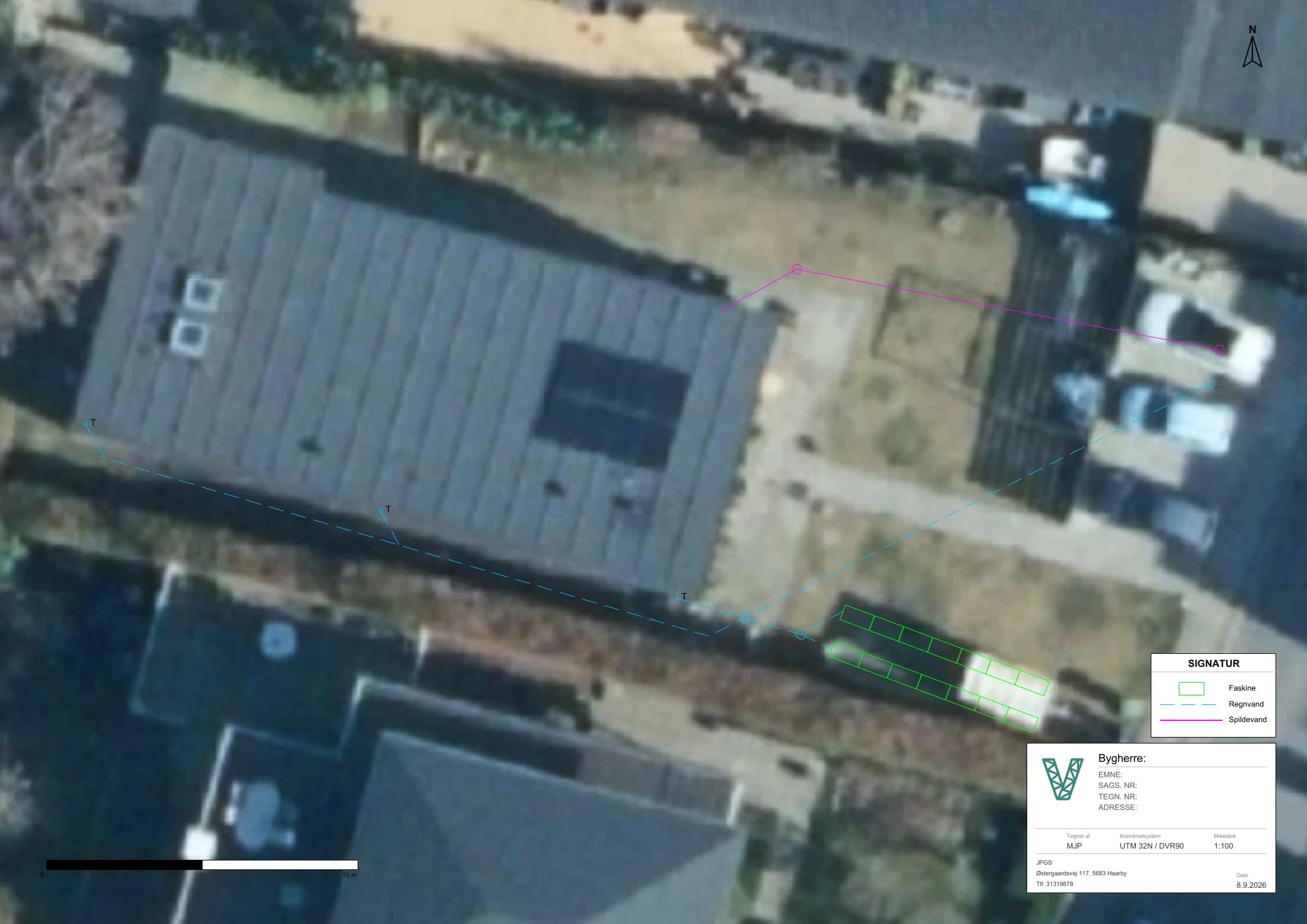

Kloaktegningen samlet på et luftfoto med signaturforklaring, målestok og tegningshoved. Gem som PDF, og send den til de andre på projektet.
Åbn PDF-eksemplet
Peder, kort- og landmålingstekniker samt uddannet kloakmester, HLM Landmåling A/S
"VCAD er let at gå til og passer perfekt til min hverdag, hvor der ofte er fart på. Jeg har hverken tid eller lyst til at vente på tunge CAD-programmer. Med VCAD er jeg i gang med det samme."
Se værktøjerne til denne opgave
Har du allerede et grundlag?
Du kan også starte med en PDF, en DXF eller et baggrundsbillede. Har du måledata fra et instrument, kan du bruge dem som grundlag for tegningen.
Kloakværktøjerne samlet ét sted

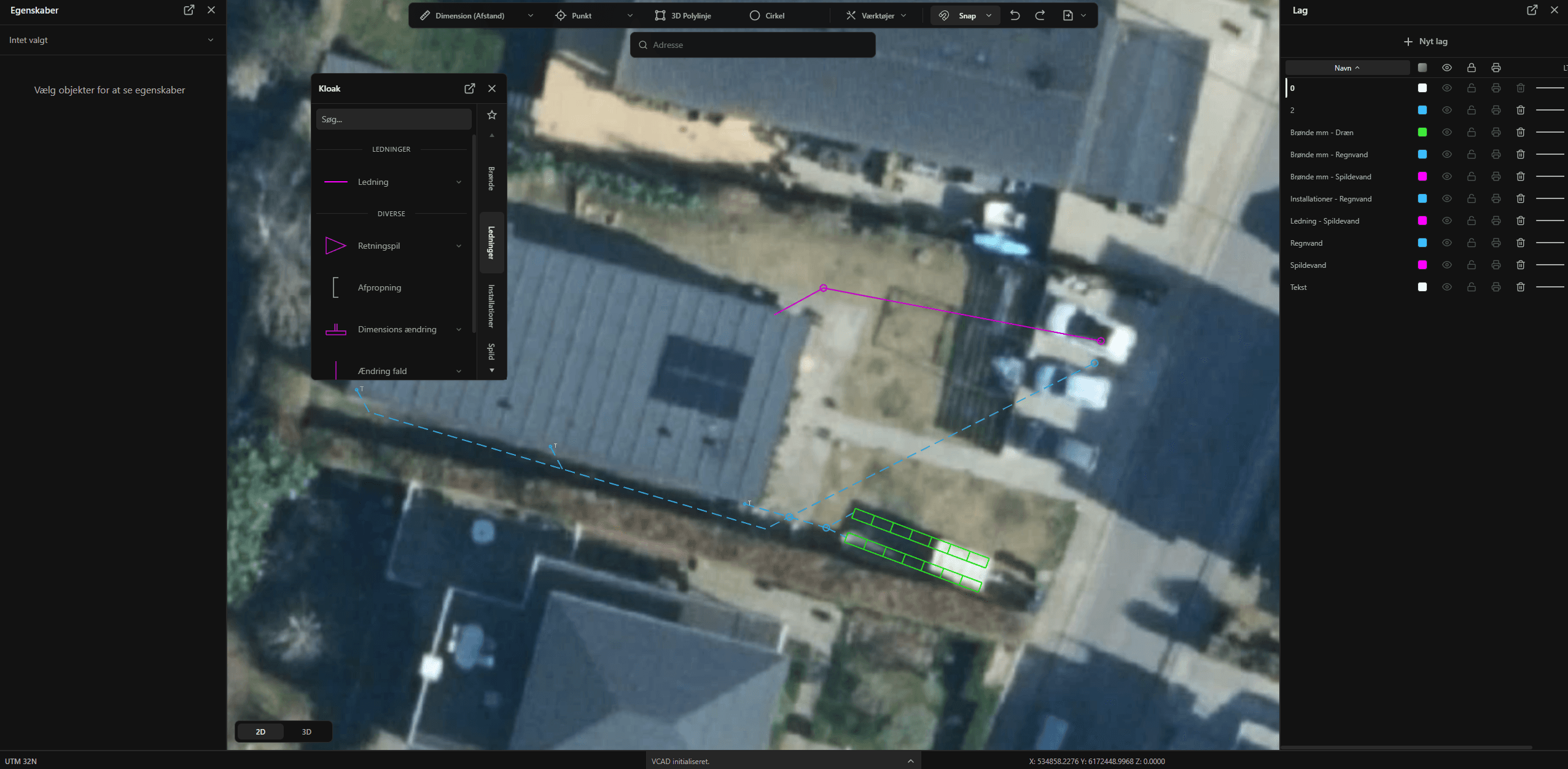

Kloakpaletten samler ledninger og brøndsymboler. Lag, farve og linjetype følger med dit valg, så du slipper for at indstille dem hver for sig. Tilføj tekst og koter efter behov.
Fra ledninger til 3D-data
Skal ledningerne videre som data til maskinstyring? Løft dem til 3D, og eksportér dem som DXF. Du kan også aflevere tegningen som PDF eller DWG.
Kloaktegninger, paletter og PDF-plot er med i VCAD Basic.
Se forskellen på Basic og Pro
VCAD Basic
Til tegning, databehandling og dokumentation i hverdagen.
- CAD i 2D og 3D
- Baggrundskort og WMS
- Fagspecifikke paletter, inkl. kloak og skilte
- Import, eksport og PDF-plot
VCAD Pro
Til arbejdet med terræn, overflader og mængder.
- Alt fra VCAD Basic
- Overflademodellering
- Volumenberegning
- Tværsnit og profiler
Vi sælger VCAD som abonnement gennem lokale forhandlere. Du kan starte med Basic og opgradere til Pro senere med de samme tegninger.
Godt at vide.
Skal jeg have en fil eller en opmåling først?
Nej. Du kan starte med en adresse. Åbn VCAD, slå kortet til, find adressen og åbn kloakpaletten. Så kan du begynde at tegne på kortet.
Er der symboler til kloaktegninger?
Ja. VCAD har en kloakpalette med blandt andet brøndsymboler. Du kan kombinere dem med ledninger, tekst, koter og baggrundskort i din tegning.
Kan jeg aflevere tegningen som PDF?
Ja. VCAD har PDF-plot med målestok, signaturforklaring og tegningshoved. Til signaturforklaringen vælger du indholdet og trykker Tilføj. VCAD indsætter symboler, farver og navne automatisk. Du kan også eksportere til DWG og DXF.
